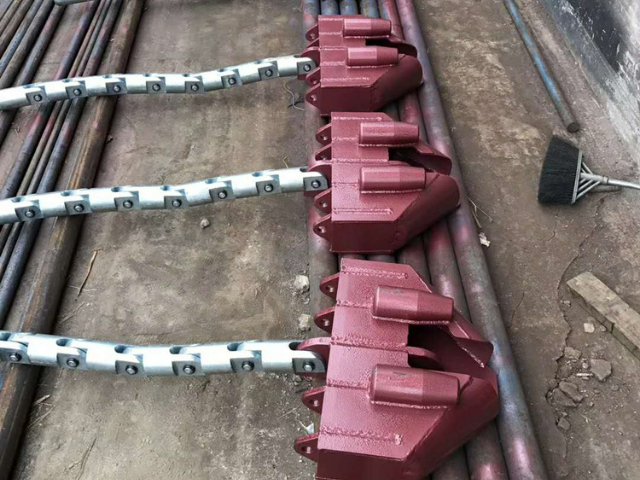

铁壳导线走板一般为导线需要大牵引负荷要求时采取的结构。常用于一牵二走板、一牵三走板、一牵四走板和一牵六走板。额定牵引负荷为130KN、180KN、250KN和320KN，适用滑车轮宽为100mm、110mm和125mm等。铁壳导线走板的结构和普通铁板导线走板的结构类似，都有导引圆锥和平衡尾锤，不同之处在于没有导引头，牵引绳通过旋转连接器连接的连接板位于铁壳中间内部，作为走板导引。铁壳下面焊接有左右各一个导引圆锥，尾部排列连接孔板通过旋转连接器和包裹导线的导线网套连接。中间下后连接的平衡尾锤为不可翻转设计，起到平衡尾锤作用。导引圆锥和中间连接板的间距就是架线使用的放线滑车滑轮于滑轮之间的轮距。铁壳导线走板和普通铁板导线走板的区别主要是采用铁壳结构后，在同等额定牵引负荷下，导线走板的自身重量更加轻便。铁壳导线走板为导线各自分开牵引的牵引走板。导线走板经过直线放线滑车时，平衡器由于重力作用能够顺利通过滑车轮槽，避免了掉槽现象的发生。山西导线走板型号规格表
一牵三铁壳导线走板一般为导线需要大牵引负荷要求时采取的结构。额定牵引负荷为130KN、180KN，适用滑车轮宽为100mm、110mm和125mm等。铁壳导线走板的结构和普通铁板导线走板的结构类似，都有导引圆锥和平衡尾锤，不同之处在于没有导引头，牵引绳通过旋转连接器连接的连接板位于铁壳中间内部，作为走板导引。铁壳下面焊接有左右各一个导引圆锥，尾部对应导引圆锥的左右2侧排列2个连接孔板，中间连接板的尾部和平衡尾锤连接的上面也有一个连接孔板，通过旋转连接器和包裹导线的导线网套连接。中间下后连接的平衡尾锤为不可翻转设计，起到平衡尾锤作用。北京导线走板型号讲解图牵引走板的前面牵引端通过旋转连接器和牵引绳连接，后面通过旋转连接器和包裹导线的导线网套连接。
普通一牵二导线走板的结构由类似于一块长方形导引铁板和平衡尾锤组成，导引铁板的前面导引头上有连接孔板通过旋转连接器和牵引绳连接，导引铁板下面焊接有左右各一个带连接孔板的导引圆锥，连接孔板通过旋转连接器和包裹导线的导线网套连接。中间下后连接的平衡尾锤为不可翻转设计，起到平衡尾锤作用。带连接孔板的导引圆锥和中间导引头的间距就是架线使用的放线滑车滑轮于滑轮之间的轮距。普通一牵二导线走板一般用于小型线路的施工，额定牵引负荷为50KN和80KN，适用滑车轮宽为60mm、75mm、80mm、100mm和110mm等。
一牵二铁壳导线走板一般为导线需要大牵引负荷要求时采取的结构。额定牵引负荷为130KN、180KN，适用滑车轮宽为100mm、110mm和125mm等。铁壳导线走板的结构和普通铁板导线走板的结构类似，都有导引圆锥和平衡尾锤，不同之处在于没有导引头，牵引绳通过旋转连接器连接的连接板位于铁壳中间内部，作为走板导引。铁壳下面焊接有左右各一个导引圆锥，尾部对应导引圆锥的左右2侧排列2个连接孔板，通过旋转连接器和包裹导线的导线网套连接。中间下后连接的平衡尾锤为不可翻转设计，起到平衡尾锤作用。导引圆锥和中间连接板的间距就是架线使用的放线滑车滑轮于滑轮之间的轮距一牵一走板可以防止OPGW光缆或导线在牵引过程中发生扭曲旋转。
放线滑车主要用于导线、OPGW光缆或地线钢绞线牵引放线过程中，保护导线等在空中牵引通过，避免导线划伤表面。放线滑车根据使用场合和功能不同，主要分为大直径放线滑车、直升机放线滑车、小直径放线滑车、朝天放线滑车、朝天钩式两用放线滑车、压线滑车、带接地轮放线滑车、地线放线滑车、光缆放线滑车、高速转向滑车、接地滑车、托线滑车、双轮换线滑车、组合式光缆滑车、通用放线滑车等。放线滑车的选型主要根据导线直径和用途，首先确定选用放线滑车的品种，然后根据适用导线直径选择规格型号，根据使用环境和习惯选用不同材质的滑轮等。铁壳导线走板和普通铁板导线走板的区别是采用铁壳结构后，在同等额定牵引负荷下，走板的自身重量更加轻便。山西导线走板型号规格表
导线走板在电力线路施工中作用，保持导线平稳行进、减少施工中断、防止线缆扭劲的积累，提高施工效率等。山西导线走板型号规格表
铁壳导线走板一般为导线需要大牵引负荷要求时采取的结构。常用于一牵二走板、一牵三走板、一牵四走板和一牵六走板。额定牵引负荷为130KN、180KN、250KN和320KN，适用滑车轮宽为100mm、110mm和125mm等。铁壳导线走板的结构和普通铁板导线走板的结构类似，都有导引圆锥和平衡尾锤，不同之处在于没有导引头，牵引绳通过旋转连接器连接的连接板位于铁壳中间内部，作为走板导引。铁壳下面焊接有左右各一个导引圆锥，尾部排列连接孔板通过旋转连接器和包裹导线的导线网套连接。中间下后连接的平衡尾锤为不可翻转设计，起到平衡尾锤作用。导引圆锥和中间连接板的间距就是架线使用的放线滑车滑轮于滑轮之间的轮距。铁壳导线走板和普通铁板导线走板的区别主要是采用铁壳结构后，在同等额定牵引负荷下，导线走板的自身重量更加轻便。山西导线走板型号规格表
